概述：

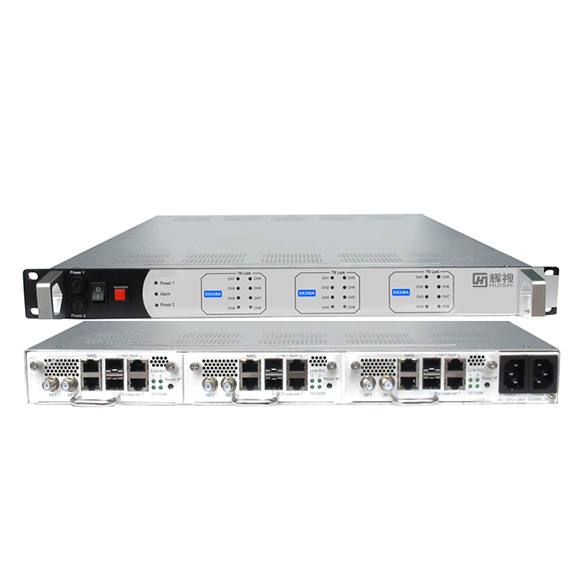

HS-6008-IQ 8合1 IP復用QAM調制模組是我司自主研發的具備高集成度和高性能的產品。該產品采用模塊化設計，1U機箱可支持3個模塊24通道QAM(4U機箱支持12模塊96通道QAM)。每個模塊獨立工作，可通過GE/SFP口接收IP輸入流；支持256個不同的輸入地址(包含IP地址和端口號)；可以通過2個RF接口(每個RF口輸出4個相鄰載波)輸出8個頻率范圍為48M~960MHz的QAM載波。該設備結合了復用功能和QAM(DVB-C)調制功能。HS-6008-IQ 8合1 IP復用QAM調制模組的高集成度和強大的功能使之非常適合新一代有線電視播出系統。

主要特性：

雙電源供電(可選)

1 GE輸入，RJ45 接口或SFP

支持256個IP輸入，SPTS(單節目流)或MPTS(多節目流)

支持單播或組播，支持IGMP v2\v3協議

所有輸入通道傳輸碼率高達840Mbps

支持MPEG-2/MPEG-4再復用，SPTS(單節目流)或MPTS(多節目流)

支持PCR精確調整

支持PID透傳，重映射和編輯PSI/SI表

每個輸入通道可重映射180個PID

支持復用的TS流通過IP輸出

輸出8個相鄰QAM載波，符合DVB-C(EN300 429)和ITU-T J.83A/B/C

符號率范圍：5.0~9.0Msps, 1Ksps步進

支持的星座：16QAM/32QAM/64QAM/128QAM/256QAM

支持RS(204,188)編碼

RF輸出頻率范圍：48~960Mhz, 1Khz步進

RF輸出電平：-16~0dbm(每個QAM載波), 0.5dbm步進

優異的RF性能，MER≥40db

模塊化設計，1U機箱支持3個模塊，4U機箱支持12個模塊

支持網絡管理(NMS)

技術指標：
